FAQ

  • Q什么是选择性波峰焊
    A

    选择性波峰焊又称机器人焊接，是为了满足通孔元器件焊接发展要求而发明的一种特殊形式的波峰焊。选择焊一般由助焊剂喷涂、预热和焊接三个模块构成。通过设备编程装置，助焊剂喷涂模块可对每个焊点依次完成助焊剂选择性喷涂，经预热模块预热后，再由焊接模块对每个焊点逐点完成焊接。

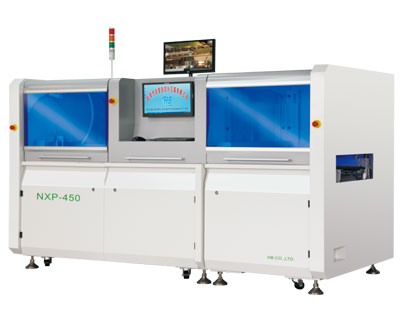

    NXP-450全自动选择性波峰焊

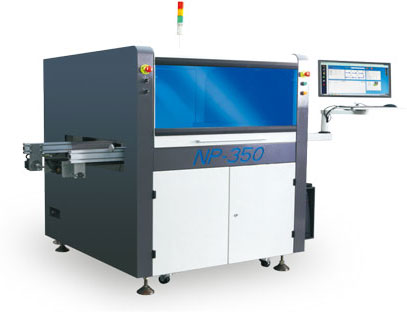

    NP-350在线式选择性波峰焊

  • QSMT生产工艺流程是什么
    A


    SMT基本工艺构成要素包括:丝印（或点胶）,贴装（固化）,回流焊接,清洗,检测,返修.
    1、丝印：其作用是将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。所用设备为丝印机（丝网印刷机），位于SMT生产线的最前端。
    2、点胶：它是将胶水滴到PCB的的固定位置上，其主要作用是将元器件固定到PCB板上。所用设备为点胶机，位于SMT生产线的最前端或检测设备的后面。
    3、贴装：其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机，位于SMT生产线中丝印机的后面。
    4、固化：其作用是将贴片胶融化，从而使表面组装元器件与PCB板牢固粘接在一起。所用设备为固化炉，位于SMT生产线中贴片机的后面。
    5、回流焊接：其作用是将焊膏融化，使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉，位于SMT生产线中贴片机的后面。
    6、清洗：其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机，位置可以不固定，可以在线，也可不在线。
    7、检测：其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪（ICT）、飞针测试仪、自动光学检测（AOI）、X-RAY检测系统、功能测试仪等。位置根据检测的需要，可以配置在生产线合适的地方。
    8、返修：其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。




  • Q回流焊与波峰焊的区别是什么呢
    A



     1.波峰焊是通过锡槽将锡条溶成液态，利用电机搅动形成波峰，让PCB与部品焊接起来，一般用在手插件的焊接和SMT的胶水板。回流焊主要用在SMT行业，它通过热风或其他热辐射传导，将印刷在PCB上的锡膏熔化与部品焊接起来。


     2.工艺不同：波峰焊要先喷助焊剂，再经过预热，焊接，冷却区。回流焊经过预热区，回流区，冷却区。另外，波峰焊适用于手插板和点胶板,而且要求所有元件要耐热,过波峰表面不可以有曾经SMT锡膏的元件，SMT锡膏的板子就只可以过回流焊，不可以用波峰焊。


    让我们以最简单的了解方式来说明

          回流焊：通过重新熔化预先分配到印刷电路板焊垫上的膏状锡膏,实现表面黏着组件端子或引脚与印刷电路板焊垫之间机械与电气连接。它是SMT（表面贴装技术）中一个步骤。

          波烽焊：波峰焊是一种通过高温加热来焊接插件元件的自动焊锡设备，从功能来说,波峰焊分为有铅波峰焊,无铅波峰焊和氮气波峰焊，从结构来说,一台波峰焊分为喷雾,预热,锡炉,冷却四部分。


  • Q什么是波峰焊
    A

    波峰焊是指将熔化的软钎焊料(铅锡合金)，经电动泵或电磁泵喷流成设计要求的焊料波峰，亦可通过向焊料池注入氮气来形成，使预先装有元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。


    波峰焊流程:将元件插入相应的元件孔中 →预涂助焊剂→ 预热(温度90-100℃，长度1-1.2m) → 波峰焊(220-240℃)冷却 → 切除多余插件脚 → 检查。


    波峰焊随着人们对环境保护意识的增强有了新的焊接工艺。以前的是采用锡铅合金，但是铅是重金属对人体有很大的伤害。于是促生了无铅工艺，采用*锡银铜合金*和特殊的助焊剂，且焊接温度的要求更高的预热温度。

    在大多数不需要小型化和大功率的产品上仍然在使用穿孔(TH)或混和技术线路板，比如电视机、家庭音像设备以及数字机顶盒等，仍然都在用穿孔元件，因此需要用到波峰焊。从工艺角度上看，波峰焊机器只能提供很少一点最基本的设备运行参数调整。

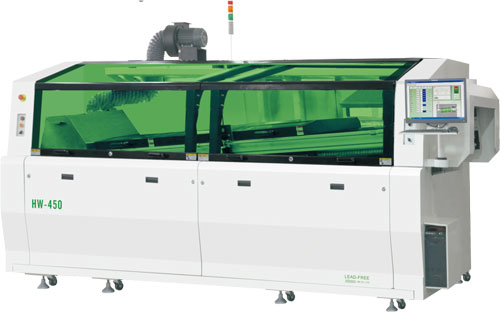

    浩宝HW-450 全自动无铅波峰焊机（Lead free Wave soldering machine)

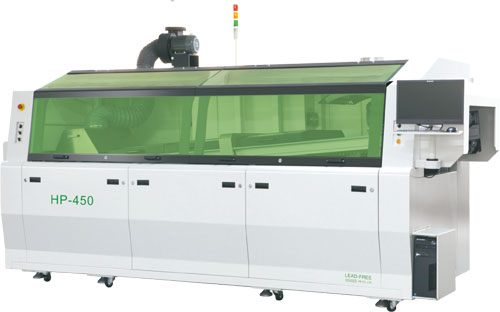

    浩宝HP-350/450 全自动无铅波峰焊机（Lead free Wave soldering machine)

  • Q什么是回流焊
    A


    对于回流焊很多人都不熟悉，是因为没有操作过或者看过,回流焊的概念很模糊，那么什么是回流焊呢：


    回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。回流焊是将元器件焊接到PCB板材上，回流焊是对表面帖装器件的。回流焊是靠热气流对焊点的作用,胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的，这种设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。

    回流焊有几种分类：热板传导回流焊、红外回流焊、气相回流焊接、热风回流焊、红外线+热风回流焊、热丝回流焊、热气回流焊、激光回流焊、光束回流焊、感应回流焊、聚红外回流焊、台式回流焊、立式回流焊、氮气回流焊。

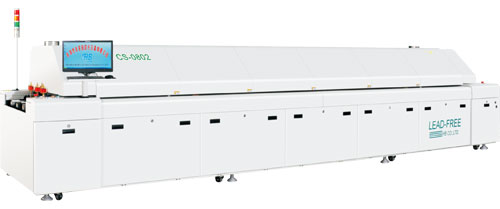

                浩宝CS series无铅热风回流焊机（Lead free reflow oven)

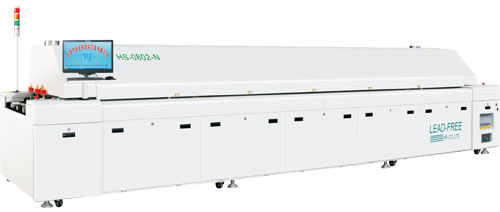

      浩宝HS series无铅热风回流焊机（Lead free reflow oven)

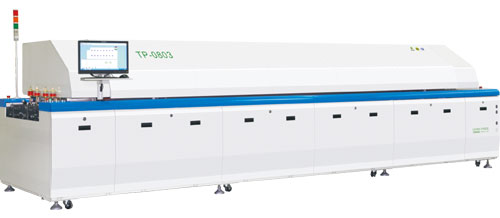

    浩宝TP series无铅热风回流焊机（Lead free reflow oven)
